Ultraschallschweißen: Verfahren, Materialien, Werkzeuge und praktische Einrichtungstipps

Beim Ultraschallschweißen handelt es sich um einen Fügeprozess, bei dem hochfrequente akustische Schwingungen genutzt werden, um an der Grenzfläche zwischen zwei Teilen Wärme zu erzeugen. Die Vibration wird lokal unter Druck ausgeübt und die Materialien verschmelzen, ohne dass die Masse schmilzt, wie es beim herkömmlichen Schweißen der Fall ist. Es ist eine praktische Methode für Thermoplaste, Vliesstoffe, Folien und bestimmte Metalle und ist in Produktionslinien, in denen es auf saubere, schnelle und wiederholbare Verbindungen ankommt, ein vertrauter Anblick geworden. Bei Changzhou Aoheng Machinery ist Ultraschallschweißen kein abstraktes Thema; Es ist das Prinzip hinter den Maschinen, die wir für Hersteller von Textilien, Vliesstoffen, Einwegprodukten und Kunststoffteilen bauen. Der nützliche Teil besteht darin, zu verstehen, was der Prozess an das Material, die Werkzeuge und die Einrichtung benötigt, damit eine gute Schweißnaht wiederholbar und nicht zufällig ist.

So funktioniert der Ultraschallschweißprozess

Ein Ultraschallschweißsystem besteht aus einem einfachen Aufbau: einer Stromversorgung, einem Wandler, einem Verstärker, einer Sonotrode oder einem Horn und einem Amboss oder einer Vorrichtung. Der Wandler wandelt elektrische Energie in mechanische Vibration um, der Verstärker passt die Amplitude an und das Horn überträgt diese Vibration auf das Werkstück. Der Amboss hält das Teil und formt den Kontaktpunkt. Ein typischer Zyklus durchläuft sechs Schritte:

1. Die Teile werden in eine Vorrichtung oder auf einen Amboss gelegt.
2. Das Horn senkt sich und berührt den oberen Teil.
3. Um die Teile zusammenzuhalten, wird eine Klemmkraft angewendet.
4. Die Vibration läuft über eine festgelegte Schweißzeit und erzeugt Reibung und Wärme an der Verbindung.
5. Die Vibration stoppt und die Teile werden während der Haltezeit unter Druck gehalten.
6. Das Horn fährt zurück und die Klebebaugruppe wird entfernt.

Frequenz, Amplitude, Kraft, Schweißzeit und Haltezeit sind die Hauptparameter. Für robuste Kunststoffteile ist ein 20-kHz-System üblich, für feinere Arbeiten werden oft 30 bis 40 kHz gewählt. Eine höhere Amplitude ist nicht automatisch besser; Zu viel davon kann die Oberfläche beschädigen, Fasern beschädigen oder spröde Teile reißen lassen. Die Haltezeit ist genauso wichtig wie die Schweißzeit, da die Verbindung unter Druck abkühlen muss, bevor sich das Horn zurückzieht. Für Punktverbindungen und kleine Kunststoffbaugruppen kann eine spezielle, auf dem Tisch montierte Einheit die Einrichtung und Wiederholbarkeit erheblich vereinfachen, und die Ultraschall-Punktschweißmaschine AH50Q ist ein praktisches Beispiel für diesen Ansatz.

AH-50Q Ultraschall-Punktschweißmaschine für die Textilmontage Tischmontiertes Punktschweißgerät für Vlieshandtaschen, Maskenohrschlaufen und Kunststoffbaugruppen, mit Fußpedalsteuerung und Musterformen für wiederholbare Verbindungen. Produkt anzeigen →

Welche Materialien reagieren gut auf Ultraschallschweißen?

Das Materialverhalten entscheidet darüber, ob Ultraschallschweißen geeignet ist. Amorphe Thermoplaste übertragen Vibrationen im Allgemeinen gut; Teilkristalline Harze können schweißen, erfordern jedoch normalerweise engere Prozessfenster. Vliesstoffe und Folien verbinden sich durch lokale Faser- oder Oberflächenverschmelzung, während dünne Metalle durch Verformung im festen Zustand und nicht durch Schmelzen verbunden werden. Die folgende Tabelle gibt einen praktischen Ausgangspunkt, die genauen Ergebnisse hängen jedoch von Sorte, Dicke, Zusatzstoffen und Werkzeug ab.

Wenn Sie nicht sicher sind, ob sich ein Harz oder Laminat sauber verschweißen lässt, beginnen Sie mit einem kleinen Probelauf und prüfen Sie die Verbindung unter Last. Wir behalten einen längeren Satz von Hinweise zur Materialkompatibilität in unserer technischen Bibliothek für Teams, die einen tieferen Ausgangspunkt benötigen.

Werkzeuge, Verbindungsdesign und die Details, die über die Qualität entscheiden

Bei vielen Ultraschallschweißprojekten gelingt oder scheitert die Werkzeugausstattung. Eine Sonotrode, die für eine Verbindung konzipiert ist, kann für eine andere falsch sein, und eine Vorrichtung, die sich biegt, entzieht der Schweißnaht Energie. Auch die gemeinsame Gestaltung ist wichtig. Ein Energierichter konzentriert Vibrationen an der ersten Kontaktlinie, eine Scherverbindung sorgt für einen Presssitz für stärker abgedichtete Baugruppen und Nut-Feder-Anordnungen helfen bei der Ausrichtung von Teilen. Bei Textilien und Vliesstoffen steuern die Hornfläche und das Ambossmuster das Aussehen der Bindung, die Weichheit und die Kantenqualität. Ein abgenutztes Horn oder ein schlecht unterstützter Amboss können zu inkonsistenten Bindungen führen, selbst wenn die Maschineneinstellungen korrekt erscheinen.

Bei Textil- und Vliesstoffarbeiten entscheiden oft das Hornprofil und das Ambossmuster darüber, ob sich die Bindung weich, flach oder dekorativ anfühlt. Unsere textiloptimierten Schweißhörner sind auf dieses Gleichgewicht ausgelegt und einer der leiseren Gründe dafür, dass eine Produktionslinie konstant bleibt.

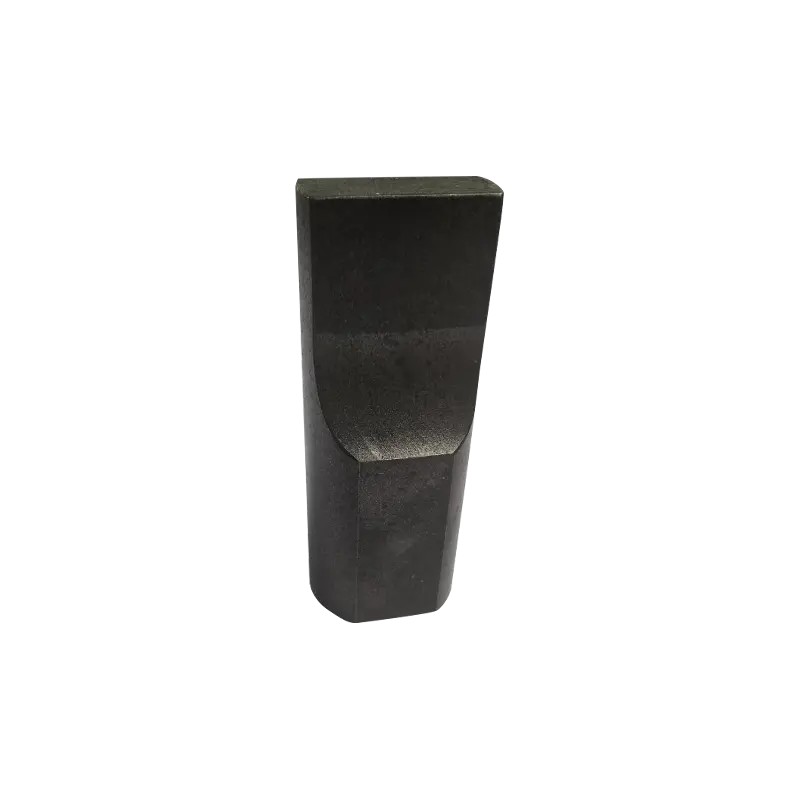

AH Textiloptimierte Ultraschall-Schweißhörner Ultraschallhornzubehör zum Schweißen oder Schneiden von Textilien, erhältlich in mehreren Amplituden und Frequenzen, um eine gleichmäßige Energieübertragung bei der Vliesstoff- und Stoffverarbeitung zu unterstützen. Produkt anzeigen →

Praktische Parameter und Setup-Checks

Überprüfen Sie vor dem Wechseln der Maschine die Grundlagen. Die meisten Schweißprobleme sind nicht mysteriös; Es handelt sich um eine lockere Befestigung, eine schmutzige Oberfläche oder einen Parameter, der verschoben wurde.

• Trocknen Sie das Material, wenn das Harz hygroskopisch ist, und halten Sie die Oberflächen frei von Öl, Staub und Trennmitteln.
• Überprüfen Sie die Steifigkeit der Vorrichtung und die Teileunterstützung. Bewegung unter Druck schwächt die Schweißnaht.
• Untersuchen Sie die Hornfläche auf Abnutzung, Lochfraß oder ungleichmäßigen Kontakt.
• Stellen Sie sicher, dass der Spanndruck von Zyklus zu Zyklus konstant ist.
• Passen Sie Amplitude und Schweißzeit in kleinen Schritten an und überprüfen Sie dann die Haltezeit.
• Führen Sie einen Zugtest oder eine Schälprüfung am tatsächlichen Produktionsmaterial durch, nicht nur an einer Probe aus dem Lager.

Wo Ultraschallschweißen in die Produktion passt

Ultraschallschweißen kommt überall dort zum Einsatz, wo Hitze, Kleber oder Nähte stören. In Textilien und Vliesstoffen wird es für Spitzeneffekte, Säumen, Quilten, Schlitzen und Versiegeln sowie für Verbundklebungen verwendet. In Einwegprodukten verbindet es Schuhüberzüge, Mützen, Kissenbezüge, Handschuhe und Damenbinden ohne Nähgarn. Verpackungsteams verwenden es für Siegel und manipulationssichere Verbindungen, während Automobil- und Elektronikhersteller es für kleine Kunststoffbaugruppen und Kabelanschlüsse verwenden. Die medizinische Produktion verlässt sich darauf, wenn es auf eine saubere, wiederholbare Verbindung ankommt.

In unserer eigenen Produktpalette finden sich die gleichen Prinzipien in Ultraschall-Spitzmaschinen, Steppmaschinen, Schlitz- und Querschneidemaschinen, Maschinen für Einwegprodukte und speziellen Schweißeinheiten wieder. Unser Ultraschall-Schweißmaschinen-Sortiment deckt Hand-, Punkt-, Knopfleisten- und Kunststoffschweißformate ab, sodass der richtige Ausgangspunkt eher von der Verbindung als von einem einzelnen Maschinentyp abhängt. Bei Reparaturen vor Ort, bei der Bemusterung oder bei Kleinserien bietet Ihnen ein tragbares Ultraschallschweißgerät wie der AH30 eine nützliche Brücke zwischen dem Labor und der Produktionslinie.

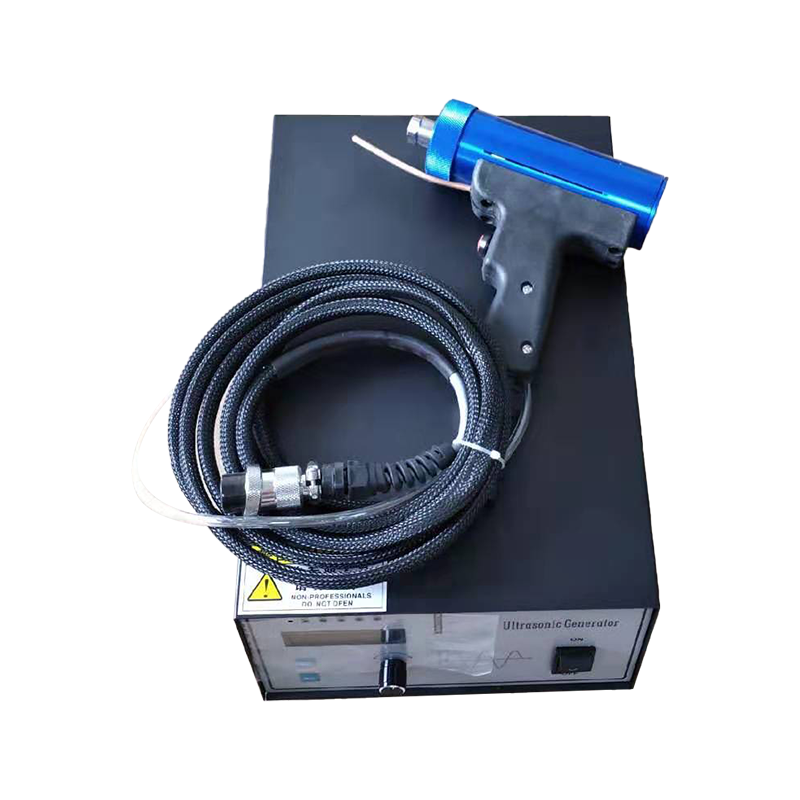

AH-30 Hand-Ultraschall-Punktschweißgerät für Feld- und Kleinserien Tragbares 28/35-kHz-Ultraschallschweißgerät zum punktuellen Verbinden von dünnen Kunststoffen, Vliesstoffen und Drähten, geeignet für Reparaturen, Probenahmen und kleine Produktionsläufe. Produkt anzeigen →

Sicherheit, Wartung und häufige Fehltritte

Ultraschallschweißen ist im Allgemeinen sauber, aber nicht risikofrei. Hochfrequente Vibrationen können das Gehör im Laufe der Zeit beeinträchtigen, daher sollten Gehäuse und Gehörschutz ernst genommen werden. Halten Sie beim Radfahren die Hände von der Sonotrode und dem Amboss fern, verwenden Sie Sperrverfahren beim Werkzeugwechsel und sorgen Sie für Belüftung oder Rauchabsaugung, wenn Sie mit Kunststoffen arbeiten, die flüchtige Stoffe freisetzen. Überprüfen Sie im Rahmen der Wartung regelmäßig den Hornverschleiß, die Wandlerkühlung, den Kabelzustand und die Ausrichtung der Vorrichtung. Ein häufiger Fehltritt ist das Streben nach mehr Leistung, wenn das eigentliche Problem ein abgenutztes Horn, eine sich verbiegende Halterung oder inkonsistente Teileabmessungen sind. Ein anderer geht davon aus, dass eine Schweißnaht, die gut aussieht, unter Last hält; Eine einfache Abzieh- oder Abziehprüfung erkennt mehr Probleme als eine Sichtprüfung.

Auswahl der richtigen Ultraschallschweißgeräte

Die Auswahl der Ausrüstung beginnt mit dem Material und der Verbindung, nicht mit der Katalogseite. Fragen Sie, woraus die Teile bestehen, wie dick sie sind, wie groß die Schweißfläche ist und welche Zykluszeit die Linie benötigt. Berücksichtigen Sie dann den Grad der Automatisierung: Für Reparaturen und Arbeiten mit geringem Volumen kann ein Handgerät ausreichen, während eine auf Vorrichtungen basierende Maschine mit kontrollierter Kraft, Zeit und Haltezeit für die Produktionskonsistenz besser geeignet ist. Auch die Werkzeugunterstützung ist wichtig, da Hörner und Vorrichtungen nicht universell sind. Bei Changzhou Aoheng Machinery bauen wir Ultraschallgeräte für Textil-, Vliesstoff-, Einwegprodukt- und Kunststoffanwendungen und haben Kunden in mehr als dreißig Ländern beliefert. Diese Erfahrung ist nützlich, wenn eine Standardmaschine ein kundenspezifisches Horn, einen anderen Amboss oder eine Vorrichtung benötigt, die auf eine schwierige Teileform zugeschnitten ist.

Wenn Sie einen neuen Ultraschallprozess abwägen, ist der zuverlässigste nächste Schritt ein Probeversuch mit dem tatsächlichen Material und der Verbindungsgeometrie. Bringen Sie uns das Teil, den Fehlermodus und das Produktionsziel mit, und wir können Ihnen dabei helfen, das Maschinenformat, die Werkzeuge und das Prozessfenster einzugrenzen. Das Ultraschallschweißen belohnt die Vorbereitung, und eine ruhige, gut unterstützte Einrichtung ist in der Regel besser als eine lange Liste von Maschinenfunktionen.
