Wie verschmilzt ein Ultraschallschweißgerät Kunststoff und Stoff ohne Kleber oder Schrauben?

Was ein Ultraschallschweißgerät eigentlich leistet

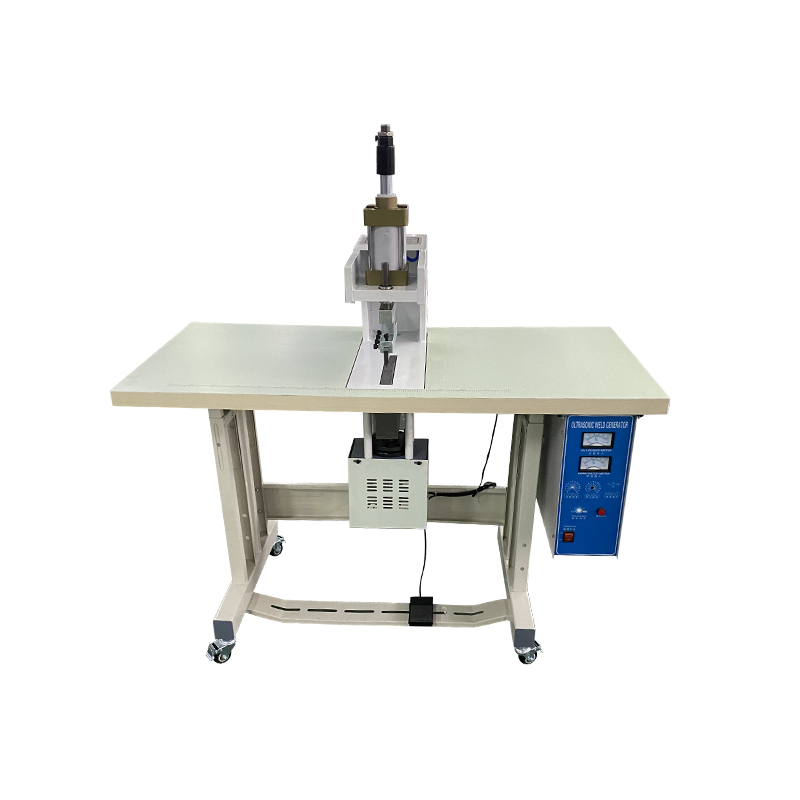

Ein Ultraschallschweißgerät verbindet Kunststoffteile oder Schichten aus Mikrofasergewebe ohne Klebstoffe, Lösungsmittel oder mechanische Befestigungsmittel. Es funktioniert, indem es über eine Generatoreinheit ein Hochfrequenzsignal erzeugt, typischerweise bei 20 kHz oder 15 kHz, und dieses Signal dann über ein Wandlersystem in mechanische Vibration umwandelt. Wenn diese Vibration unter kontrolliertem Druck auf ein Werkstück ausgeübt wird, erzeugt die zwischen Kunststoffmolekülen oder Stoffmikrofasern an der Verbindungsstelle erzeugte Reibung genügend Wärme, um das Material lokal zu schmelzen. Wenn die Vibration aufhört und der Druck aufrechterhalten wird, kühlt die geschmolzene Grenzfläche ab und verfestigt sich, wodurch eine Bindung entsteht, die oft so stark ist wie das umgebende Grundmaterial.

Dieses Verfahren unterscheidet sich grundlegend von herkömmlichen Verbindungsmethoden wie Schrauben, Kleben oder Lösungsmittelkleben, da es ausschließlich auf einer Fusion auf molekularer Ebene und nicht auf einem zusätzlichen Verbindungsmaterial beruht. Für Hersteller, die Kunststoffkomponenten oder synthetische Stoffprodukte in großem Maßstab herstellen, hat diese Unterscheidung echte Auswirkungen auf die Produktionsgeschwindigkeit, die Materialkosten und die Haltbarkeit des Endprodukts.

Das Funktionsprinzip Schritt für Schritt erklärt

Das Verständnis der mechanischen Abläufe beim Ultraschallschweißen hilft Bedienern bei der Behebung von Problemen mit der Schweißqualität und hilft Käufern bei der Beurteilung, ob eine bestimmte Maschinenspezifikation ihren Produktionsanforderungen entspricht. Der Prozess verläuft in drei verschiedenen Phasen, die jeweils von einer präzisen Zeit- und Druckkontrolle abhängen.

Stufe eins: Hochfrequenz-Vibrationserzeugung

Der Generator erzeugt ein hochfrequentes elektrisches Signal, am häufigsten bei 20 kHz, obwohl 15-kHz-Systeme für Anwendungen verwendet werden, die eine höhere Amplitude an größeren oder dickeren Teilen erfordern. Dieses elektrische Signal gelangt zum Wandler, der es mittels piezoelektrischer Elemente in mechanische Schwingungen gleicher Frequenz umwandelt.

Stufe zwei: Reibungswärmeerzeugung

Die mechanische Vibration wird durch eine Verstärker- und Hornbaugruppe übertragen, die die Vibration verstärkt und in das Werkstück leitet. An der Verbindungsstelle verursacht diese schnelle Schwingung Reibung auf molekularer Ebene zwischen den Kunststoffoberflächen oder zwischen Stoffmikrofasern und erzeugt lokalisierte Wärme, die genau auf den vorgesehenen Schweißpunkt und nicht auf das gesamte Teil konzentriert ist.

Stufe drei: Schmelzen und Abkühlen unter Druck

Sobald die Grenzflächentemperatur den Schmelzpunkt des Materials erreicht, fließt der erweichte Kunststoff und füllt mikroskopisch kleine Lücken zwischen den beiden Oberflächen. Die Vibration stoppt dann, während der Druck aufrechterhalten wird, sodass die geschmolzene Grenzfläche abkühlen und sich wieder verfestigen kann und eine kontinuierliche Molekülkette über zuvor zwei getrennte Oberflächen bildet.

Leistungsvorteile gegenüber herkömmlichen Verbindungsmethoden

Das Ultraschallschweißen bietet mehrere messbare Vorteile, die seine weit verbreitete Anwendung in der Kunststoff- und Textilherstellung erklären. Die Schweißzykluszeiten sind in der Regel extrem kurz und liegen im Allgemeinen zwischen 0,01 und 9,99 Sekunden pro Schweißung, was es Herstellern ermöglicht, den Prozess in Hochgeschwindigkeitsproduktionslinien zu integrieren, ohne dass es zu Engpässen kommt. Da sich die resultierende Verbindung aus dem Grundmaterial selbst und nicht aus einer zusätzlichen Klebeschicht ergibt, kann die Festigkeit der fertigen Schweißnaht der Zugfestigkeit des Originalmaterials nahekommen oder dieser entsprechen, wodurch es unter Endanwendungsbedingungen erheblichen Spannungen und Drücken standhalten kann.

Der Verzicht auf Sekundärmaterialien wie Schrauben, Nieten oder Kleber hat auch nachgelagerte Vorteile. Die Produktionskosten sinken, da diese Hilfskomponenten nicht gekauft, gelagert oder aufgetragen werden müssen und das fertige Produkt keine potenziellen Gesundheits- oder Umweltrisiken im Zusammenhang mit lösungsmittelbasierten Klebstoffen aufweist. Dies macht das Ultraschallschweißen besonders attraktiv für Produktkategorien, bei denen die Reinheit des Materials oder die Sicherheit bei menschlichem Kontakt im Vordergrund stehen, wie beispielsweise medizinische Geräte oder Verpackungen, die an Lebensmittel angrenzend sind.

Wichtige Leistungsvorteile

• Schweißzyklen werden in weniger als zehn Sekunden abgeschlossen und unterstützen Linien mit hohem Durchsatz
• Bindungsstärke, die der ursprünglichen Zugfestigkeit des Grundmaterials nahekommen kann
• Es sind keine Schrauben, Nieten oder Klebstoffe erforderlich, wodurch Material- und Arbeitskosten gesenkt werden
• Kompatibel mit einer Vielzahl von Thermoplasten und Mikrofaserstoffen
• Unterstützt eine automatisierte, wiederholbare Produktion mit minimaler Bedienervariation

Materialkompatibilität zwischen Kunststoffen und Stoffen

Das Ultraschallschweißen funktioniert zuverlässig bei einer Reihe gängiger thermoplastischer Materialien, darunter Polyethylen, Polypropylen und Polycarbonat, die jeweils unter kontrollierter Vibration und Druck vorhersehbar schmelzen und wieder erstarren. Die Materialauswahl ist für die Schweißnahtqualität von entscheidender Bedeutung, da verschiedene Kunststoffe unterschiedliche Schmelzpunkte, Molekularstrukturen und Vibrationsdämpfungseigenschaften aufweisen, die sich darauf auswirken, wie effizient sich Wärme an der Verbindungsschnittstelle aufbaut. Amorphe Kunststoffe wie Polycarbonat lassen sich in der Regel vorhersehbarer verschweißen als halbkristalline Kunststoffe wie Polypropylen, die eine präzisere Prozessabstimmung erfordern, um konsistente Ergebnisse zu erzielen.

Über starre Kunststoffe hinaus erstreckt sich das Ultraschallschweißen effektiv auf Mikrofaserstoffe und synthetische Textilien, bei denen das gleiche Prinzip der Reibungserwärmung Faserschichten ohne Nähte miteinander verbindet. Diese Fähigkeit hat das Ultraschallschweißen bei bestimmten Textilanwendungen zu einer praktischen Alternative zum Nähen gemacht, insbesondere wenn eine nahtlose, wasserbeständige oder leichte Verbindung einer genähten Naht vorgezogen wird.

Branchenanwendungen, bei denen Ultraschallschweißen einen Mehrwert bietet

Die Vielseitigkeit des Ultraschallschweißens hat zu seiner Einführung in einer Vielzahl von Fertigungssektoren geführt, die sich jeweils auf unterschiedliche Aspekte der Geschwindigkeit, Festigkeit und Materialkompatibilität der Technologie stützen.

Montage von Automobilkomponenten

Automobilhersteller verlassen sich auf Ultraschallschweißen zum Verbinden von Kunststoffteilen wie Scheinwerfergehäusen, Wassertankkomponenten und Stoßfängerbaugruppen, bei denen eine gleichbleibende Festigkeit und auslaufsichere Dichtungen für die langfristige Fahrzeugleistung unerlässlich sind.

Elektronikfertigung

In der Elektronikfertigung werden mit dem Verfahren Handyhüllen, Batteriegehäuse und Ladegerätegehäuse geschweißt, wobei Präzision und Geschwindigkeit angesichts der für die Unterhaltungselektronik typischen hohen Produktionsmengen gleichermaßen wichtig sind.

Produktion medizinischer Geräte

Hersteller medizinischer Geräte verwenden Ultraschallschweißen, um Kunststoffkomponenten und Medikamentenverpackungen zusammenzubauen. Sie schätzen das Verfahren wegen seiner Fähigkeit, sichere Versiegelungen herzustellen, ohne dass anhaftende Chemikalien eingesetzt werden müssen, die die Sterilität oder Patientensicherheit beeinträchtigen könnten.

Herstellung von Haushaltsgeräten und Spielzeug

Hersteller von Haushaltsgeräten wenden die Technologie auf Kunststoffgehäuse für Staubsauger, elektrische Ventilatoren und Reiskocher an, während Spielzeug- und Schreibwarenhersteller sie verwenden, um Kunststoffkomponenten in Produkten zu verbinden, die sowohl Haltbarkeit als auch Sicherheit für Endbenutzer, einschließlich Kinder, erfordern.

Mikrofaserstoff- und Textilanwendungen

Bei Textilien wird das Ultraschallschweißen für Nylon-Helmgurte, Helmpolster, Wischtücher, Vliesstoffe und verschiedene Chemiefaserstoffe eingesetzt und bietet eine nahtfreie Verbindungsmethode, die für Produkte geeignet ist, bei denen Nahtaufweitungen oder Nadelperforationen unerwünscht sind.

Auswahl der richtigen Maschine für Produktionsanforderungen

Bei der Auswahl einer Ultraschallschweißmaschine müssen Frequenz, Leistungsabgabe und Automatisierungsgrad an das spezifische Material und die Teilegeometrie angepasst werden. Höhere Frequenzen wie 20 kHz eignen sich im Allgemeinen für kleinere, empfindlichere Teile, die eine präzise Energiesteuerung erfordern, während niedrigere Frequenzen wie 15 kHz eine höhere Amplitude liefern, die für größere oder dickere Komponenten geeignet ist, die mehr Energie benötigen, um die Schmelztemperatur zu erreichen. Automatisierte Systeme mit programmierbaren Schweißzeit-, Druck- und Amplitudeneinstellungen helfen Herstellern, über lange Produktionsläufe hinweg eine gleichbleibende Schweißqualität aufrechtzuerhalten und reduzieren so die Schwankungen, die bei manuell betriebenen Geräten auftreten können.

Käufer sollten auch die Kompatibilität des Horn- und Vorrichtungsdesigns mit ihrer spezifischen Teilegeometrie berücksichtigen, da das Horn individuell geformt sein muss, um zur Kontaktfläche der Schweißverbindung zu passen und eine gleichmäßige Energieübertragung zu gewährleisten. Die Zusammenarbeit mit einem Lieferanten, der vor dem Kauf Musterschweißversuche an den tatsächlichen Materialien des Käufers durchführen kann, hilft dabei, dies zu bestätigen
