Was ist ein Ultraschallschweißgerät und wie funktioniert es?

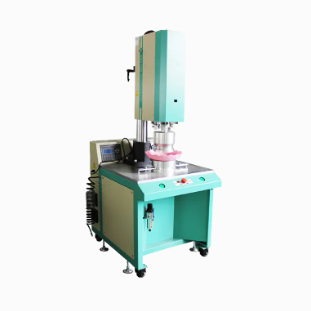

Was ist ein Ultraschallschweißgerät?

Ein Ultraschallschweißgerät ist ein Industriegerät, das zwei Materialien, am häufigsten Thermoplaste oder Metalle, mithilfe hochfrequenter Vibrationen und nicht durch Wärme von einer externen Quelle oder durch Klebstoffe verbindet. Die Maschine wandelt elektrische Energie in mechanische Vibration um, die dann auf die zu verbindenden Oberflächen ausgeübt wird. Diese Vibration erzeugt lokalisierte Reibungswärme an der Grenzfläche zwischen den beiden Teilen und erweicht oder schmilzt das Material gerade so weit, dass beim Abkühlen eine starke, dauerhafte Verbindung entsteht. Da das Verfahren ohne Klebstoffe, Lösungsmittel oder offene Flammen auskommt, gilt es weithin als saubere, schnelle und wiederholbare Verbindungsmethode, die für Produktionsumgebungen mit hohen Stückzahlen geeignet ist.

Im Gegensatz zu herkömmlichen Schweißtechniken, bei denen ein gesamtes Bauteil geschmolzen werden muss, konzentriert das Ultraschallschweißen die Energie präzise auf die Verbindungslinie. Dieser gezielte Ansatz reduziert den Materialabfall, verkürzt die Zykluszeiten und minimiert die thermische Belastung der umliegenden Bereiche, was ihn zur bevorzugten Wahl für empfindliche Baugruppen wie elektronische Komponenten, medizinische Geräte und Verpackungsfolien macht.

Wie funktioniert Ultraschallschweißen?

Das Funktionsprinzip einer Ultraschallschweißmaschine besteht darin, elektrische Energie in hochfrequente mechanische Schwingungen umzuwandeln, typischerweise zwischen 15 kHz und 70 kHz. Diese Vibrationen werden durch eine Reihe von Präzisionskomponenten übertragen, die die Energie verstärken und genau an den Punkt leiten, an dem die Verbindung erfolgen muss.

Schlüsselkomponenten der Maschine

Jedes Ultraschallschweißsystem ist auf einen aufeinander abgestimmten Satz von Teilen angewiesen, die zusammenarbeiten, um eine konsistente Schweißnaht zu erzeugen:

Der Schweißprozess Schritt für Schritt

Sobald die Maschine eingerichtet ist, erfolgt der eigentliche Schweißzyklus in Sekundenschnelle. Das Verständnis jeder Phase hilft zu erklären, warum der Prozess so effizient ist:

• Die beiden zu verbindenden Teile werden zwischen dem Horn und dem Amboss positioniert, mit einem speziellen Kontaktpunkt, der bei Kunststoffschweißanwendungen als Energierichtungsgeber bekannt ist
• Das Horn senkt sich und übt kontrollierten Druck aus, um die Teile fest zusammenzuhalten
• Es werden hochfrequente Vibrationen aktiviert, die an der Gelenkschnittstelle Reibung erzeugen
• Lokale Wärme baut sich schnell auf und erweicht oder schmilzt das Material nur an der Kontaktstelle
• Die Vibration stoppt, während der Druck aufrechterhalten wird, sodass das geschmolzene Material erstarren und eine dauerhafte molekulare Bindung bilden kann
• Das Horn fährt zurück und das fertig geschweißte Teil wird aus der Vorrichtung entnommen

Dieser gesamte Vorgang dauert bei kleinen Bauteilen typischerweise weniger als eine Sekunde und bei größeren oder komplexeren Baugruppen nur wenige Sekunden, weshalb sich das Ultraschallschweißen so gut für automatisierte Produktionslinien eignet.

Hauptvorteile des Ultraschallschweißens

Hersteller entscheiden sich aus mehreren praktischen Gründen für Ultraschallschweißmaschinen gegenüber alternativen Verbindungsmethoden. Das Verfahren bietet eine Kombination aus Geschwindigkeit, Konsistenz und Materialkompatibilität, mit der nur wenige andere Techniken mithalten können.

• Extrem kurze Zykluszeiten, oft unter einer Sekunde, unterstützen eine Fertigung mit hohem Durchsatz
• Es sind keine Verbrauchsmaterialien wie Klebstoffe, Lösungsmittel oder Füllstoffe erforderlich
• Die minimale Wärmeeinflusszone verringert das Risiko einer Verformung oder Beschädigung benachbarter Komponenten
• Hochgradig wiederholbare Ergebnisse, sobald die Parameter richtig eingestellt sind, wodurch Abweichungen von Teil zu Teil reduziert werden
• Umweltfreundliches Verfahren ohne Dämpfe, Abgase oder gefährliche Nebenprodukte
• Kompatibel mit Automatisierung und Roboterintegration für eine kontinuierliche Produktion

Gemeinsame Anwendungen in allen Branchen

Da das Ultraschallschweißen mit einer Vielzahl von Thermoplasten, Vliesstoffen und bestimmten Metallen funktioniert, hat es in zahlreichen Branchen Einzug gehalten. Die spezifische Anwendung bestimmt normalerweise die Leistungsabgabe der Maschine, das Horndesign und die Vorrichtungskonfiguration.

Ultraschallschweißen im Vergleich zu anderen Fügemethoden

Bei der Entscheidung, ob das Ultraschallschweißen die richtige Lösung ist, hilft ein Vergleich mit anderen gängigen Verbindungstechniken wie Kleben und Heißnieten.

Dieser Vergleich zeigt, warum Ultraschallschweißen häufig in Hochgeschwindigkeitsproduktionsumgebungen bevorzugt wird, wo Aushärtungsverzögerungen oder zusätzliche Materialien die Produktion verlangsamen oder die Kosten erhöhen würden.

Auswahl des richtigen Ultraschallschweißgeräts

Die Auswahl einer geeigneten Maschine hängt von der Materialart, der Teilegeometrie und dem erforderlichen Produktionsvolumen ab. Käufer bewerten typischerweise Frequenzoptionen, die von 15 kHz für größere, härtere Teile bis 40 kHz oder höher für kleine, empfindliche Komponenten reichen. Nennleistung, Horndesign und die Verfügbarkeit programmierbarer Steuerungen für Amplitude, Druck und Schweißzeit spielen ebenfalls eine wichtige Rolle bei der Anpassung einer Maschine an eine bestimmte Anwendung. Hersteller, die vielfältige Produktlinien herstellen, investieren oft in Maschinen mit austauschbaren Werkzeugen, damit eine einzige Einheit mehrere Teilekonstruktionen ohne größere Neukonfiguration verarbeiten kann.

Best Practices für optimale Schweißqualität

Um konsistente, starke Schweißnähte zu erzielen, muss sowohl auf die Maschineneinrichtung als auch auf das Teiledesign geachtet werden. Die folgenden Vorgehensweisen tragen dazu bei, Fehler zu minimieren und die Gesamtfestigkeit der Schweißnaht zu verbessern:

• Entwerfen Sie einen Energierichtungsgeber oder eine Scherverbindung, die zum Material und zur Teilegeometrie passt
• Passen Sie die Amplituden- und Druckeinstellungen an den jeweiligen zu verschweißenden Thermoplast an
• Stellen Sie sicher, dass die Teile richtig ausgerichtet und befestigt sind, um eine ungleichmäßige Energieübertragung zu vermeiden
• Überprüfen und pflegen Sie die Hornoberfläche regelmäßig, um verschleißbedingte Unregelmäßigkeiten zu vermeiden
• Führen Sie Testschweißungen durch und überwachen Sie die Daten zur Schweißnahtfestigkeit, bevor Sie mit der vollständigen Produktion beginnen

Durch die Kombination eines soliden Teiledesigns mit korrekt kalibrierter Ausrüstung können sich Hersteller darauf verlassen, dass Ultraschallschweißmaschinen schnelle, saubere und dauerhafte Verbindungen für eine Vielzahl von Produkten und Branchen liefern.
