Ein automatische Ultraschall-Steppmaschine ist ein industrielles Textilverarbeitungssystem, das mehrere Stoffschichten – typischerweise einen Oberstoff, ein Füllmaterial wie Polyesterwatte oder -watte und eine Trägerschicht – mithilfe hochfrequenter Ultraschallvibrationen anstelle herkömmlicher Nadel- und Fadennähte verbindet und strukturiert. Die Technologie ersetzt mechanisches Nähen durch ein präzise gesteuertes akustisches Energieabgabesystem, das lokalisierte Reibungswärme an der Stoffschnittstelle erzeugt und synthetische Faserschichten an definierten Punkten oder entlang kontinuierlicher Muster schmilzt und miteinander verschmilzt, um die gesteppte Struktur zu erzeugen. Das Ergebnis ist eine dauerhaft verbundene, gemusterte Textilanordnung, die optisch und funktionell einer herkömmlich genähten Steppdecke entspricht, jedoch mit erheblich höheren Geschwindigkeiten hergestellt wird, ohne Fadenverbrauch, ohne Ausfallzeiten bei Nadelbrüchen und ohne Nahtfalten oder Probleme bei der Fadenspannungsverwaltung.
Die Bezeichnung „automatisch“ bezieht sich auf die Integration computergestützter Mustersteuerung, servoangetriebener Stoffzuführsysteme und automatisierter Prozessüberwachung, die es modernen Ultraschall-Steppmaschinen ermöglicht, komplexe Steppmuster mit mehreren Elementen über große Stoffbreiten mit minimalem Bedienereingriff auszuführen. Moderne automatische Ultraschall-Steppmaschinen sind in der Lage, je nach Musterkomplexität, Stoffart und Ultraschallparametern fertig gesteppte Bahnen mit Geschwindigkeiten von 20 bis 80 Metern pro Minute herzustellen – Produktionsraten, die mit herkömmlichen Mehrnadel-Steppmaschinen bei gleichen Musterdichten nicht zu erreichen wären.
Um zu verstehen, wie eine automatische Ultraschall-Steppmaschine funktioniert, ist ein klares Verständnis des physikalischen Mechanismus erforderlich, durch den Ultraschallenergie synthetische Textilschichten verbindet – ein Prozess, der sich grundlegend von jeder mechanischen Befestigungs- oder Klebemethode unterscheidet. Der Bindungsmechanismus ist intermolekulare Reibungserwärmung, angetrieben durch die schnelle zyklische Verformung von Polymermolekülen unter dem Einfluss eines hochfrequenten akustischen Feldes.
Wenn ein vibrierendes Ultraschallhorn – je nach Maschinenkonstruktion mit Frequenzen von 20 kHz, 35 kHz oder 40 kHz – mit einem definierten Anpressdruck gegen einen Stapel synthetischer Gewebeschichten gedrückt wird, breitet sich die akustische Energie als Druck- und Scherspannungswellen durch das Material aus. An den Grenzflächen zwischen den Stoffschichten und innerhalb der Faserstruktur des Stoffes selbst führt die schnelle zyklische mechanische Verformung dazu, dass sich Polymerkettensegmente zu schnell gegeneinander bewegen, als dass die viskose Entspannung des Materials dies ausgleichen könnte. Diese innere Reibung wandelt mechanische Energie mit außerordentlicher räumlicher Präzision in thermische Energie um – die Erwärmung erfolgt genau an den Materialgrenzflächen und Faserkontaktpunkten, an denen sich die akustische Spannung konzentriert, und wird nicht wie bei herkömmlichen Erwärmungsprozessen von außen aufgebracht und nach innen geleitet.
Der lokale Temperaturanstieg in der Bindungszone erreicht und überschreitet innerhalb von Millisekunden nach dem Hornkontakt den Schmelzpunkt der synthetischen Faserpolymere – typischerweise 255–265 °C für Polyester. Das geschmolzene Polymer fließt unter dem ausgeübten Kontaktdruck, vermischt sich über die Schichtgrenzfläche und füllt die Zwischenräume zwischen Fasern benachbarter Schichten. Wenn die Ultraschallenergie entfernt wird und das Material abkühlt – ein Vorgang, der unter dem anhaltenden Kontaktdruck des Horns nur den Bruchteil einer Sekunde dauert – verfestigt sich das gemischte Polymer zu einer monolithischen, kovalent kontinuierlichen Bindung, die in vielen Fällen strukturell stärker ist als die umgebende ungeschmolzene Faser. Dies ist der Verbindungsmechanismus, der das charakteristische erhabene, geprägte Erscheinungsbild von Ultraschall-Steppmustern erzeugt – die komprimierten, geschmolzenen Verbindungszonen sind etwas dünner und dichter als der umgebende Stoff und erzeugen ein strukturiertes Relief, das das Steppmuster definiert.
Eine vollautomatische Ultraschall-Quiltmaschine integriert mehrere unterschiedliche Subsysteme, die in präziser Koordination arbeiten müssen, um eine gleichbleibend hochwertige Steppleistung zu erzielen. Das Verständnis der Funktion jeder Komponente ist für Bediener, Wartungsingenieure und Beschaffungsspezialisten, die Maschinenspezifikationen bewerten, von entscheidender Bedeutung.
Der Ultraschallgenerator – auch Netzteil oder Konverter genannt – ist das elektrische Herzstück des Systems. Es nimmt Standard-Wechselstrom (normalerweise 220 V oder 380 V bei 50/60 Hz) auf und wandelt es in ein hochfrequentes elektrisches Wechselstromsignal mit der Betriebsfrequenz des Ultraschallsystems um – am häufigsten 20 kHz für schwere Textilanwendungen oder 35–40 kHz für feinere Klebearbeiten mit höherer Auflösung. Moderne digitale Generatoren verwenden Phasenregelkreise (PLL), um die Resonanz der Wandler-Booster-Horn-Baugruppe kontinuierlich zu verfolgen und aufrechtzuerhalten, während sich die Temperatur während des Betriebs ändert, und sorgen so für eine stabile Energieversorgung unabhängig von Lastschwankungen. Die Generatorausgangsleistung für Quiltanwendungen liegt typischerweise zwischen 500 W und 3.000 W pro Bondkopf, wobei Mehrkopfmaschinen mit mehreren Generatoren ausgestattet sind, die synchron parallel arbeiten.
Der Wandler wandelt das hochfrequente elektrische Signal vom Generator mithilfe des piezoelektrischen Effekts in mechanische Schwingungen um. Es enthält einen Stapel piezoelektrischer Keramikscheiben – typischerweise Blei-Zirkonat-Titanat (PZT) – die sich als Reaktion auf das elektrische Wechselfeld ausdehnen und zusammenziehen und so mechanische Längsschwingungen mit der gleichen Frequenz wie der elektrische Eingang erzeugen. Der Wandler ist präzise gefertigt, um mechanisch mit seiner Designfrequenz zu schwingen und so die Effizienz der Energieumwandlung zu maximieren. Die Schwingungsamplitude an der Ausgangsfläche des Wandlers beträgt typischerweise 5–10 Mikrometer und wird durch den Verstärker und das Horn auf die für eine wirksame Textilbindung erforderlichen Werte verstärkt.
Der Verstärker ist eine akustische Zwischenkomponente, die die Schwingungsamplitude des Wandlers verstärkt oder dämpft, bevor sie das Horn erreicht. Verschiedene Verstärkerverhältnisse (1:1, 1:1,5, 1:2) ermöglichen die Abstimmung des Systems auf unterschiedliche Materialstärken und Verbindungskraftanforderungen. Das Horn – auch Sonotrode genannt – ist die Komponente, die direkten Kontakt mit dem Stoff herstellt und die Ultraschallenergie an die Klebezone liefert. Die Geometrie des Horns ist von entscheidender Bedeutung: Seine Form muss so gestaltet sein, dass es bei der Systemfrequenz mitschwingt und gleichzeitig eine gleichmäßige Schwingungsamplitude über die gesamte Arbeitsfläche liefert. Für Steppanwendungen sind die Hörner typischerweise zylindrisch mit gemusterten Arbeitsflächen – das geprägte Muster auf der Hornfläche definiert das auf den Stoff übertragene Steppmuster, wobei erhabene Merkmale die Ultraschallenergie an den vorgesehenen Verbindungspunkten konzentrieren.
Bei rotierenden Ultraschall-Quiltsystemen – die Konfiguration, die in den meisten automatischen Hochgeschwindigkeits-Quiltmaschinen verwendet wird – läuft der Stoff kontinuierlich zwischen dem vibrierenden Horn und einer rotierenden gemusterten Metallwalze, dem Amboss, hindurch. Der Amboss trägt das geprägte Steppmuster auf seiner Oberfläche und dreht sich synchron zur Stoffvorschubgeschwindigkeit. Der Spalt zwischen Sonotrode und Amboss bestimmt den Kontaktdruck, der an den Klebepunkten auf den Stoff ausgeübt wird. Eine präzise Spaltkontrolle, die typischerweise durch eine servogesteuerte Sonotrodenpositionierung erreicht wird, ist entscheidend für eine gleichbleibende Klebequalität. Ein zu kleiner Spalt führt zu einem unzureichenden Druck für ein vollständiges Schmelzen und Verkleben; Ein zu großer Spalt führt dazu, dass das Horn abprallt oder der Stoff verrutscht, was zu unregelmäßigen oder unvollständigen Verbindungen führt.

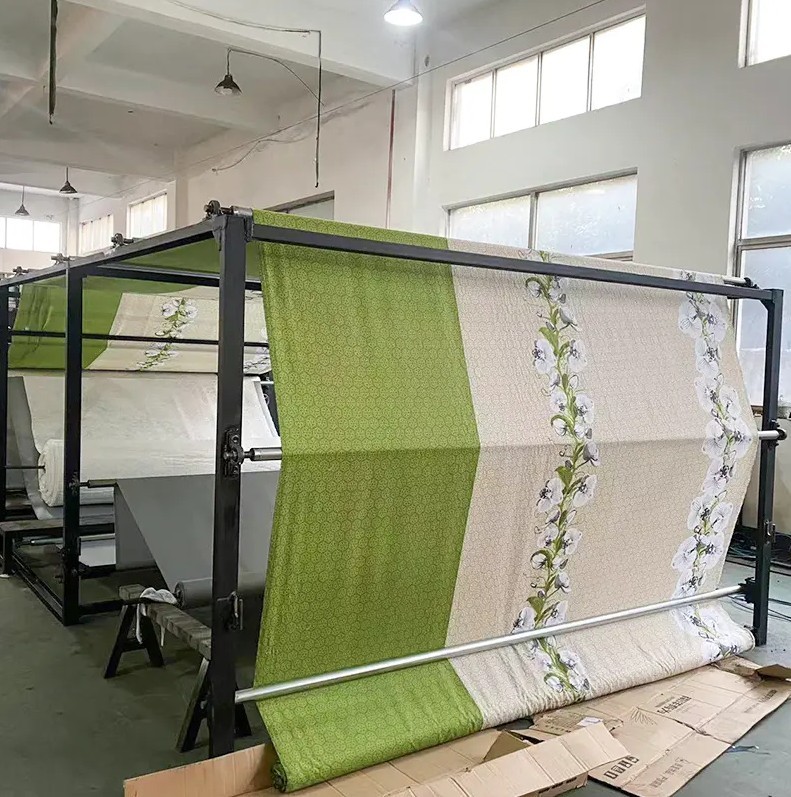

Das automatische Stoffhandhabungssystem führt den Oberstoff, die Wattierung und die Trägerschichten von separaten Vorratsrollen zu, richtet sie präzise aus, hält die kontrollierte Spannung über die gesamte Arbeitsbreite aufrecht und zieht den verklebten Verbundstoff mit der programmierten Geschwindigkeit durch die Maschine. Servobetriebene Andruckwalzen, Kantenführungen und Spannungskontrolltänzer sorgen dafür, dass alle Schichten in perfekter Passgenauigkeit in die Klebezone gelangen, ohne Falten, Schräglauf oder Spannungsschwankungen – die alle zu einer Fehlausrichtung des Musters oder Klebefehlern im fertigen Produkt führen würden.
Der komplette Produktionsablauf auf einer automatischen Ultraschall-Steppmaschine folgt einem definierten Prozessablauf vom Einlegen des Rohmaterials bis zur fertigen Steppplattenausgabe:
Die „automatische“ Fähigkeit moderner Ultraschall-Steppmaschinen wird durch hochentwickelte CNC-Systeme (Computer Numerical Control) realisiert, die jeden Aspekt der Musterausführung, Maschinengeschwindigkeit und Prozessparameterverwaltung steuern. Bei Maschinen mit Flachbett- oder mehrachsigen Bondkopfkonfigurationen – im Gegensatz zu reinen Rotationsambosssystemen – wird der Bondkopf von Servomotoren über die Stoffbreite angetrieben, während der Stoff vorgeschoben wird, und führt komplexe programmierte Muster unter Positionssteuerung mit geschlossenem Regelkreis und einer Positioniergenauigkeit von ±0,1 mm oder besser aus.
In der Maschinensteuerung gespeicherte Musterbibliotheken ermöglichen es dem Bediener, aus Hunderten vorprogrammierter Quiltdesigns auszuwählen – von einfachen Rautengittern bis hin zu komplexen floralen, geometrischen und benutzerdefinierten Logomustern – und innerhalb von Minuten zwischen den Mustern zu wechseln, indem er ein neues Programm lädt, anstatt die Werkzeuge physisch zu wechseln. Bei rotierenden Ambossmaschinen erfordern Musteränderungen einen physischen Austausch der Ambosswalzen, aber das automatische Parameterabrufsystem der Maschine lädt automatisch die richtigen Geschwindigkeits-, Druck- und Leistungseinstellungen für jedes Ambossmuster, wodurch Rüstzeit und Bedienerfehler minimiert werden. Die Integration von Touchscreen-HMI-Panels (Human-Machine-Interface) mit intuitiver Mustervisualisierung ermöglicht es weniger erfahrenen Bedienern, die Produktion effizient einzurichten und auszuführen, während Datenprotokollierungsfunktionen Prozessparameter kontinuierlich für Qualitätsrückverfolgbarkeit und Prozessoptimierung aufzeichnen.
Die Leistungsvorteile und -grenzen automatischer Ultraschall-Steppmaschinen werden deutlich, wenn man sie direkt mit herkömmlichen Mehrnadel-Steppmaschinen in den für industrielle Textilproduzenten wichtigsten Dimensionen vergleicht:
| Parameter | Ultraschall-Quilten | Nadelquilten |
| Bindungsmethode | Ultraschallverschmelzung synthetischer Fasern | Mechanisches Nähen mit Faden |
| Thread-Verbrauch | Keine | Hoch – große Verbrauchsmaterialkosten |
| Produktionsgeschwindigkeit | 20–80 m/min | 5–20 m/min typisch |
| Ausfallzeit bei Nadelbruch | Keine | Häufig und kostspielig |
| Kompatible Materialien | Nur Synthetik (Polyester, Nylon, PP) | Natürliche und synthetische Stoffe |
| Musterflexibilität | Hoch mit CNC; begrenzt durch Amboss in Rotation | Hoch mit Mehrnadel-Stromabnehmer |
| Kantenversiegelung | Ja – Verklebungen versiegeln gleichzeitig Schnittkanten | Nein – separate Kantenbearbeitung erforderlich |
| Wasserbeständigkeit an Klebepunkten | Ausgezeichnet – keine Nadellöcher | Schlecht – Nadelperforationen ermöglichen Leckagen |
Der Ultraschall-Verbindungsmechanismus hängt vollständig vom thermoplastischen Verhalten synthetischer Polymere ab – der Fähigkeit des Fasermaterials, unter kontrollierten thermischen und Druckbedingungen zu schmelzen, zu fließen und wieder zu verfestigen. Diese grundlegende Anforderung definiert sowohl die Stärke der Ultraschall-Stepptechnologie als auch ihre primäre Einschränkung: Sie funktioniert ausschließlich mit thermoplastischen Kunststoffen und kann keine Naturfasern wie Baumwolle, Wolle oder Seide verbinden, die nicht schmelzen, sondern bei Hitze verkohlen oder sich zersetzen.
Zu den Materialien, die vollständig mit dem Ultraschall-Quilten kompatibel sind, gehören:
Für Produkte, die Oberstoffe aus Naturfasern erfordern – wie z. B. Daunendecken mit Baumwollbezug oder Matratzenauflagen mit Wollbezug – können Hybridansätze verwendet werden, bei denen ein synthetischer Gitterstoff oder eine Trägerschicht das thermoplastische Bindungsmedium darstellt, während der Oberstoff aus Naturfasern durch die komprimierten Verbindungszonen mechanisch gehalten wird, ohne dass die Oberfasern selbst schmelzen müssen. Dieser Ansatz erfordert eine sorgfältige Prozessoptimierung, um eine akzeptable Bindungsfestigkeit zu erreichen, ohne die Naturfaseroberfläche zu beschädigen, und ist ein aktiver Entwicklungsbereich für Hersteller, die die Ultraschallsteppung auf Premium-Bettwäschesegmente ausweiten möchten, die derzeit von der Nadelsteppung dominiert werden.
Automatische Ultraschall-Steppmaschinen bedienen ein breites und wachsendes Spektrum industrieller Produktbereiche, wobei die Akzeptanz zunimmt, da Hersteller die Produktivitäts-, Qualitäts- und Kostenvorteile erkennen, die die Technologie gegenüber herkömmlichen Nähten bietet:
Um eine automatische Ultraschall-Steppmaschine im optimalen Betriebszustand zu halten, müssen die spezifischen Verschleiß- und Ausfallarten der Ultraschallkomponenten berücksichtigt werden – diese unterscheiden sich grundlegend von den mechanischen Verschleißmustern von Nadelsteppmaschinen, mit denen viele Textilwartungsingenieure besser vertraut sind.
Das Ultraschallhorn ist die Komponente mit dem höchsten Verschleiß im System. Wiederholter Kontakt mit Stoff- und Ambossoberflächen führt zu fortschreitendem Verschleiß der Hornfläche, wodurch sich die Schwingungsamplitudenverteilung verändert und schließlich die Bindungsqualität und Musterdefinition beeinträchtigt wird. Der Zustand der Hornflächen sollte regelmäßig überprüft werden – wöchentlich in Umgebungen mit hoher Produktion – und Hörner sollten nachbearbeitet oder ersetzt werden, wenn der Verschleiß der Hornflächen die Toleranzspezifikation des Herstellers überschreitet. Hörner aus Titanlegierung sind zwar teurer als Aluminiumalternativen, bieten jedoch eine deutlich längere Lebensdauer und sind das bevorzugte Material für Quiltanwendungen in der kontinuierlichen Produktion.
Der piezoelektrische Wandler muss regelmäßig auf Keramikrisse überprüft werden – eine Fehlerart, die durch mechanische Erschütterungen, Überdrehen des Bolzens, der den Wandler mit dem Verstärker verbindet, oder den Betrieb bei Resonanzfrequenzen verursacht wird, die durch akkumulierten Verschleiß oder Temperaturänderungen deutlich vom Design abweichen. Der Betrieb des Generators im amplitudengesteuerten Modus statt im leistungsgesteuerten Modus reduziert die Belastung des Wandlers, indem er unabhängig von Lastschwankungen eine konstante Schwingungsamplitude aufrechterhält und so die Lebensdauer des Wandlers verlängert. Die Kalibrierung des Generators und die Überprüfung der Resonanzfrequenz sollten vierteljährlich als Teil eines strukturierten vorbeugenden Wartungsprogramms durchgeführt werden, um sicherzustellen, dass das Gesamtsystem während seiner gesamten Lebensdauer weiterhin mit maximaler Energieumwandlungseffizienz arbeitet.
